双体 两个大板子
平板型 双体 两个大板子
分类:双体 两个大板子    点击数:8211     更新时间:2013-8-29



保护特性:aR
400-2000V / 630-7000A

尺寸:2×3 / 2×6


产品采用99.999%纯银熔体,95瓷管,触刀镀银;
符合IEC60269.4标准和GB13539.4标准;
可用于保护二极管、晶闸管、可控硅整流器、GTO、IGBT、变频器、软起动器等半导体器件和设备。主要应用于直流电机传动、中频电源、电化学、不间断电源、整流桥内部的短路保护;



技术目录



型号说明
技术参数
特性曲线(时间-电流曲线、限流特型曲线、熔断曲线、额定电流-功耗曲线、频率-电流通过能力曲线、风冷增容曲线等)




规格参数





额定电压 (V)

额定电流 (A)

冷却

外形安装尺寸 (mm)

备注

H

2BSP3

400

2800、2300、3600、4000

自冷

水冷

55

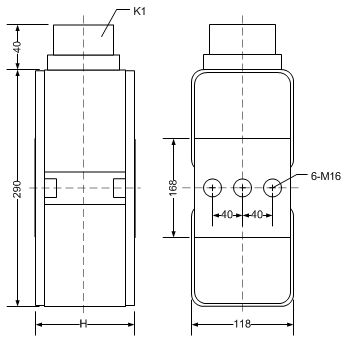

图1

500

2200、2500、2800、3200、3600、4000

660

2800、3200、3800、4000

800

2200、2500、 2800、3200、3600

70

1000

2200、2500、 2800、3200

78

1250

1250、1800、2000、 2500、2800、3200

84

1500

1250、 1400、1800、2800

96

2000

630、800、1000、1250、1400、 1800、2000

130

2BSP6

500

4600、5000、5600、6000、6400、7000

水冷

60

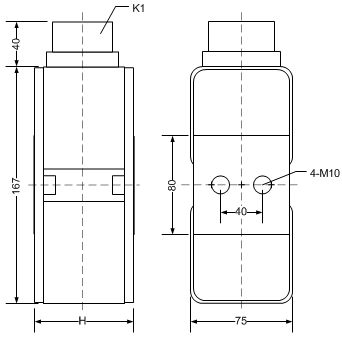

图2

690

800

80

1000

4600、5000、6000、6400

90

1250

100



型号示例:2BSP3-2500A/500V AC

图1

图2
