普通熔断器
圆柱型
圆柱型 gG-gL
分类:圆柱型    点击数:13513     更新时间:2013-8-27



保护特性:gG-gL
400-690V / 0.5-125A

尺寸:Φ10x38 / Φ14x51 / Φ22x58


额定电压400-690V AC(400V,500V,690V AC);
用于交流50/60Hz,额定电压400-690V,额定电流至125A的配电线路中作电器设备和电缆导线的过载和短路保护;
符合IEC60269.1标准和GB13539.1标准;
所有圆柱型熔断器采用陶瓷管,双层帽,外帽镀银。

技术参数



型号

额定电流
(A)

额定电压
(V)

分断能力
(kA)

订货型号

BG10

0.5

690

100

BG10-0.5A/690V AC

1

BG10-1A/690V AC

2

BG10-2A/690V AC

4

BG10-4A/690V AC

6

BG10-6A/690V AC

8

BG10-8A/690V AC

10

BG10-10A/690V AC

12

BG10-12A/690V AC

16

BG10-16A/690V AC

20

BG10-20A/690V AC

25

BG10-25A/690V AC

32

400

50

BG10-32A/400V AC

BG14

2

≤690

80

BG14-2A/690V AC

4

BG14-4A/690V AC

6

BG14-6A/690V AC

8

BG14-8A/690V AC

10

BG14-10A/690V AC

12

BG14-12A/690V AC

16

BG14-16A/690V AC

20

BG14-20A/690V AC

25

BG14-25A/690V AC

32

BG14-32A/690V AC

40

BG14-40A/690V AC

45

500

120

BG14-45A/500V AC

50

400

BG14-50A/400V AC

BG22

2

≤690

80

BG22-2A/690V AC

4

BG22-4A/690V AC

6

BG22-6A/690V AC

8

BG22-8A/690V AC

10

BG22-10A/690V AC

12

BG22-12A/690V AC

16

BG22-16A/690V AC

20

BG22-20A/690V AC

25

BG22-25A/690V AC

32

BG22-32A/690V AC

40

BG22-40A/690V AC

50

BG22-50A/690V AC

63

BG22-63A/690V AC

80

BG22-80A/690V AC

100

500

120

BG22-100A/500V AC

125

400

BG22-125A/400V AC


外形尺寸

型号

A

B

BG10

10

38

BG14

14

51

BG22

22

58


特性曲线

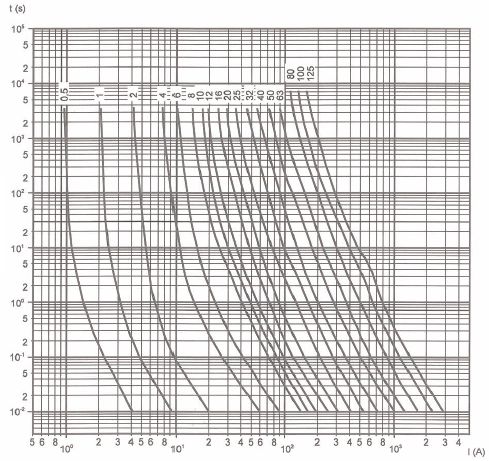

时间—电流曲线图

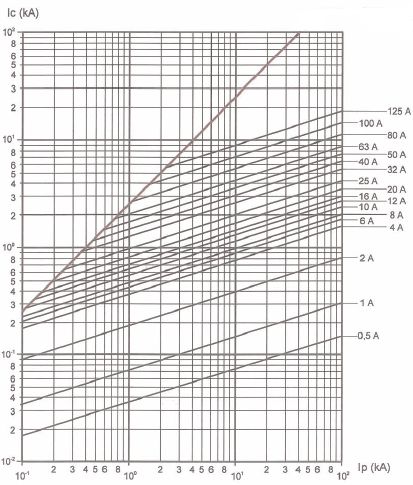

限流曲线图
